三相電壓和雙路電壓傳感器/變送器

三相電壓和雙路電壓傳感器/變送器是組合電壓互感器于一體的新一代交流電壓變送器，它可以直接將三相交流電壓轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻轉換DC2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）。

三相電壓和雙路電壓傳感器/變送器主要特點：
    ●精密電磁隔離，多路組合；
    ●線性測量范圍：0～120%標稱輸入；
    ●輸入頻響：25Hz～5KHz，特別適合于工頻電流測量；
    ●輸入過載能力：30倍標稱值，持續5秒；
    ●額定環境溫度：0～+50℃；
    ●隔離電壓：＞2.5KVDC，1分鐘；
    ●端子接線，DIN卡式安裝。

三相電壓和雙路電壓傳感器/變送器型譜表

商標	型號								說明
HR-	□	□	□	□	□	□	□	□
單元組合數	2 3								雙路三相
傳感器類型		I							電流傳感器/變送器
隔離形式			4						電磁隔離
輸入類型				1 6					工頻交流中頻交流
輸出類型					1 2 4				跟蹤電壓VG 直流電壓Vz 直流電流Iz
結構類型						U2 U3			U2型-2-φ4結構 U3型-3-φ4結構
輔助電源							1 7		單電源兩隔離雙電源兩隔離
產品級別								□ 1	商業級，空（省略）工業級

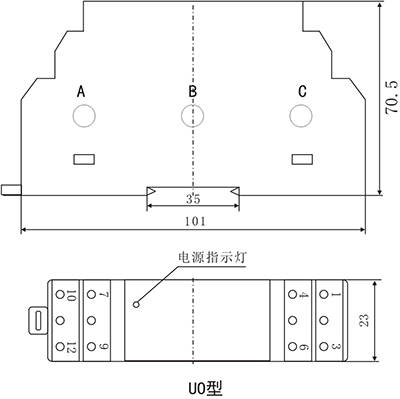

U型

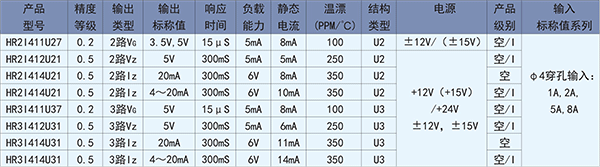

三相和雙路電壓傳感器/變送器參數表

注：針對中頻信號的測量，定貨時須指明具體頻率，并將型號中輸入類型標志“1”變?yōu)?ldquo;6”，比如：HR3I461U37（400Hz）指將頻率定為400Hz的交流信號隔離變換為跟蹤電壓輸出。定貨型號規格應包括：傳感器型號、輸入/輸出規格(標稱值)、精度等級等。例如：HR3I414U31 -5A/20mA -0.5 -+12V。

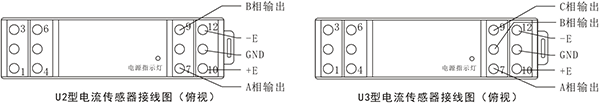

箭頭.gif 產品接線圖
