電流越限報警傳感器
電流越限報警傳感器以HR系列電量隔離傳感器為基礎，增配比較器電路、基準電壓設定電路、輸出驅動電路組成，用來隔離監測主回路中的交流或直流電流，當被監測的電量超過預先設定的上限值，或低于預先設定的下限值時，給出開關量控制信號。
功能介紹
本系列產品以HR系列電量隔離傳感器為基礎，增配比較器電路、基準電壓設定電路、輸出驅動電路組成，用來隔離監測主回路中的交流或直流電流，當被監測的電量超過預先設定的上限值，或低于預先設定的下限值時，給出開關量控制信號。本系列產品測控一體化、體積小、精度高、使用方便，報警界限值可以由用戶根據需要隨時進行調整，具有很高的性能/價格比。根據界限控制功能，越限報警傳感器分為上限型和下限型。
越限報警傳感器輸入、輸出特性

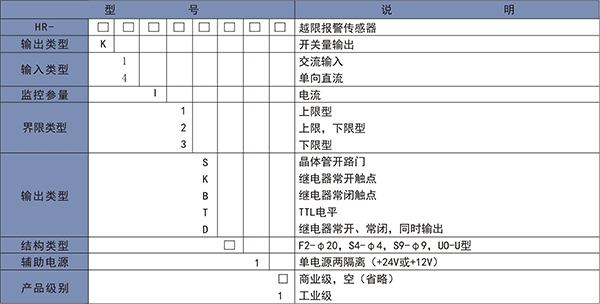

電流越限報警傳感器型譜表
電流越限報警傳感器主要特點
●測控一體化，體積小、精度高、反應快；
●具有瞬態干擾抑制功能，防止誤動作；
●報警界限值可在設定值（±20%）內連續可調；
●密封式繼電器觸點輸出，觸點壽命＞30萬次；
●隔離電壓：交流監測＞2.5KVDC，1分鐘；直流監測＞1.5KVDC，1分鐘；
●輸入過載能力：10倍閾值，持續5秒；
●額定環境溫度：商業級0℃～+50℃；工業級-25℃～+70℃；
●平均無故障工作時間＞5萬小時；
●20%回差設置，確保動作穩定；
●多種結構類型，方便各種使用要求。

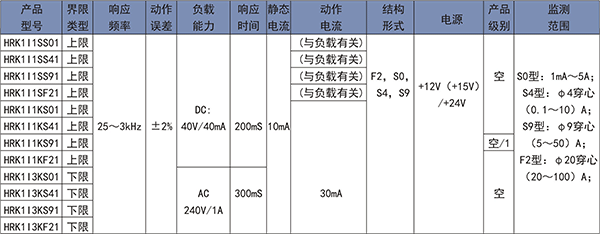

交流電流越限報警傳感器型號及參數表
注：表中只列出繼電器常開產品型號，如需要繼電器常閉輸出產品，只需將輸出類型的“K”變?yōu)?ldquo;B”即可，如：HRK1I1KS01表示輸入交流信號臨控，上限型繼電器常開觸點輸出，S型接線輸入結構，商業級越限電流報警傳感器。

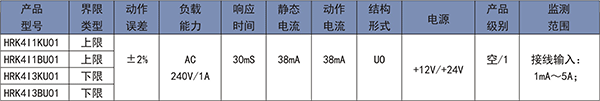

直流電流越限報警傳感器型號及參數表
定貨型號規格應包括：傳感器型號、輸入/輸出規格（標稱值）例如：HRK4I3KU01 -1A（3A）/Rk -+12V，括號外的電流值是界限值，括號內的電流值是監測范圍值；輸入直流信號臨控，下限型繼電器常開觸點輸出，UO型結構，商業級越限電流報警傳感器。

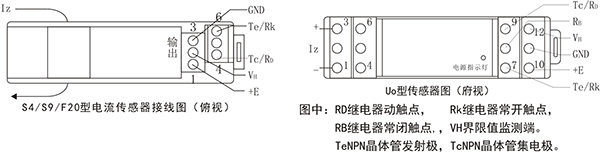

產品接線圖（各種輸出方式并不同時提供）
產品接線圖（各種輸出方式并不同時提供）
